géométrie dans l'espace : sections de cubes

Pour présenter le problème des sections de cubes par un plan, j'ai fait une séquence de module en demi-groupe . Trois phases différentes :
1) visualisation et premières constatations .
2) construction en réel de la section d'un cube par un plan donné par trois points .
3) construction sur une figure en perspective cavalière .

1ère phase : En profitant des soldes, j'ai acheté quelques casse-tête dans des petites boîtes en plastique cubique de côté 8 cm environ . ( j'avais essayé des cube photo, mais c'est très dur d'obtenir l'étanchéité )

J'ai scotché le couvercle en essayant d'avoir le maximum d'étanchéité . Au centre de ce couvercle, à l'aide d'un tournevis chauffé au briquet, j'ai opéré un trou .

Ensuite, sur les faces, au feutre indélibile, j'ai parsemé les faces de quelques points . Les élèves disposaient d'une petite bassine d'eau et d'une pipette . Ils devaient mettre de l'eau et tourner le cube de plastique de manière à obtenir le plan passant par trois points donnés et de donner la nature de la section . ( le mot section est ainsi mis en jeu ). Avec la position des points que j'avais donnés, ils obtenaient d'abord un petit triangle, puis un trapèze, enfin un pentagone . Combien y a-t-il de possibilités quant à la nature de cette section ? Est-il possible d'avoir une section à 7 côtés ? Pourquoi ? Les questions subsidiaires étaient : quatre points donnés sont-ils coplanaires ?

Après cette phase, on dégage les résultats suivants : l'intersection du plan et d'une face est un segment de droite . Si le plan coupe deux faces opposées, il le fait suivant deux droites parallèles entre elles . Les polygones obtenus peuvent avoir 3, 4, 5 ou 6 faces .
Techniquement, je ne suis pas très satisfait du matériel que j'ai construit : il faut par exemple que je trouve un compromis sur la taille du trou, afin que les élèves puissent le remplir et vider rapidement, et que pour autant on puisse tourner le cube sans renverser de l'eau partout . Un instant, je me suis mis dans la peau d'un prof de physique ou de SVT en regardant les élèves manipuler de l'eau avec les pipettes, et ça peut générer du stress , je n'envie pas mes collègues . Enfin, les résultats obtenus étaient intéressants et on pouvait les réutiliser pour la suite .

2ème phase Les considérations géométriques précédentes vont permettre de marquer une section sur un cube en carton . J'avais réalisé 8 cubes en utilisant des ronds festonés avec 40 festons .

Le jour du module, je me suis aperçu que je pouvais me procurer des cartons cubiques de 25 cm de côté ( 1,80€ le carton ) . Cela m'aurait évité bien des heures de bricolage fastidieux . Bref . Avant de fermer la boîte , j'ai planté des attaches parisiennes pour figurer des points . sur le patron ci-dessous, voici la position approximatives des points :

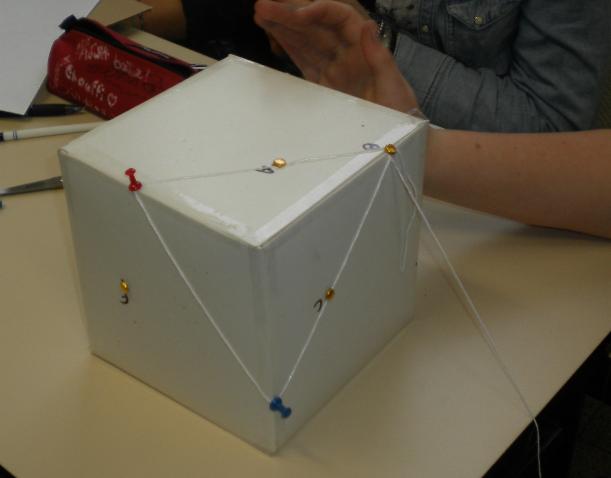

La question posée est de contruire la section du cube par des plans donnés ( ABC , ABE , ABH, FGE )en plantant des punaises sur les arêtes aux endroits bien choisis et en tirant une ficelle pour figurer la surface de l'eau qui passerait par ces trois points. Les élèves disposaient du matériel suivant : le cube marqué avec ces points . du fil de cuisine . des punaises . un traceur de parallèles dans l'espace construit à l'aide d'un carton plié en trois partie avec des plis parallèles au bord .

(A l'oral, j'ai demandé pourquoi les bords demeuraient parallèles.) Un prolongeur d'arêtes : un coin en bois sur lequel j'ai fixé une punaise .

Cette partie était aussi très riche . Cette façon de poser la question a généré des erreurs que l'élève n'aurait pas commises sur le papier . Par exemple, certains ont juste tendu la ficelle entre les trois points . Cette erreur ne tient plus quand je remontre le cube en plastique rempli d'eau . La surface de l'eau dessine un segment sur chaque face, pas une ligne brisée . La ligne ne se brise que sur les arêtes . L'erreur se corrige alors et l'élève choisit alors une bonne stratégie .

Un exemple d'utilisation des outils :

tracé de section de cube par un plan
3ème phase La troisième phase se fait sur papier où les élèves transposent ces méthodes ( prolongement des arêtes, tracé des parallèles sur les faces parallèles ) sur feuilles avec des cubes en perspective cavalière . Des exercices classiques sur papier , mais le fait d'avoir préparé les techniques en touchant ce cube et ces problèmes en 3D a sans doute facilité la compréhension .
